Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène

Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène

  • Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène
  • Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène
Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène
Détails sur le produit:
Lieu d'origine: Zhejiang, porcelaine (continent)
Nom de marque: UIG
Certification: ISO 9001:2000
Numéro de modèle: KDO, KDN, KDON, KLN, KZO
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiation
Détails d'emballage: DIGNE EMBALLAGE DE MER
Délai de livraison: 120 jours
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 2 ou 3 ensembles par mois
Contact
Description de produit détaillée
Pureté de Gox: ≥99.7 Pressur fonctionnant: 1.2Mpa|1Mpa
Power: 76-2800 KILOWATT Nom du produit: Unité cryogénique de séparation d'air
la capacité de production: 50-3000 m3/hour tension: 380v, 10000V
Surligner:

générateur d'azote liquide

,

Usine cryogénique de l'oxygène

Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène





Détails rapides :



Condition : nouveau

Point d'origine : La Chine (continent)

Marque : UIG

Numéro de type : KDO, KDN, KDON, KLN, SÉRIE DE KZO

Capacité de production : 50-3000 m3/hour

Puissance : 76-2800 KILOWATT

Tension : 380v, 10000V

Certification : 9001:2000 d'OIN

Garantie : 1 an

La vie : 20 ans avec l'entretien approprié

Service après-vente fourni : Machine disponible pour entretenir des usines à l'étranger

Utilisation : Industriel et médical (l'oxygène, oxygène liquide, azote, azote liquide)

Des usines de séparation d'air d'UIG sont conçues pour une vaste gamme de capacités et de produits récapitulés ci-dessous : POUR L'OXYGÈNE 99.7 % ET L'AZOTE 99,999%



Caractéristiques :



Deux méthodes de compression :

1)Usines internes de séparation d'air de compression :

échangeur d'Air-Comprimé-Pré-refroidir-Épurateur-Rectification-coeur (liquide de basse pression) - pompe d'oxygène liquide (oxygène liquide pressurisée) - vaporisateur de l'oxygène - cylindres d'oxygène

2)Usines externes de séparation d'air de compression :

échangeur d'Air-Comprimé-Préréfrigérer-Épurateur-Rectification-coeur (gaz de basse pression) - compresseur du stockage-oxygène de l'oxygène (l'oxygène pressurisé) - cylindres d'oxygène

 Les spécifications techniques principales de la compression interne

Contenu modèle

KZON-

50/50

KZON-

80/80

KZON-

100/100

KDON-

180-20

KDON-

300-50

KDON-

350-80

KDON-

500-150

KDON-

800-200

KDON-

1000-300

Écoulement de Gox

³ /h de nanomètre

50

80

100

180

300

350

500

800

100

Pureté de Gox

% (O2)

≥99.7

≥99.7

≥99.7

≥99.7

≥99.7

≥99.7

≥99.7

≥99.7

≥99.7

Écoulement de Gan

³ /h de nanomètre

50

80

100

20

50

80

150

200

300

Pureté de Gan

Page par minute (O2)

≤10

≤10

≤10

≤10

≤10

≤10

≤10

≤10

≤10

Opération

 pression

MPA



1,2

1,2

1,2

1

1

1

1

1

1

Temps de démarrage

heure

≤12

≤12

≤12

≤10

≤10

≤8

≤8

≤8

≤8

Opération

période

année

≥1

≥1

≥1

≥1

≥1

≥1

≥2

≥2

≥2



Remplissage de l'oxygène (ou propulseur) avec la pompe liquide.



L'usine emploie l'adsorption normale de tamis moléculaire de la température, écoulement moyen de reflux d'expansion de propulseur de pression.

De l'air cru est sucé de l'atmosphère, il passe par le filtre pour le retrait de la poussière et des impuretés mécaniques., puis il est comprimé dans une certaine mesure par le compresseur de vis d'étape unique, par l'intermédiaire du refroidisseur d'étape d'extrémité, système de préréfrigération d'air, l'air est refroidi approximativement à 8℃. Après que l'humidité de séparation de l'eau soit séparée dans le séparateur d'eau et alors elle va à l'épurateur pour le retrait de l'humidité, du CO2, du C2H2 et du bioxyde d'hydrogène.

Alors la majeure partie d'air entre dans l'échangeur de chaleur principal à refroidir à saturer tentent. et en partie est liquéfié à la partie plus inférieure de la colonne inférieure ; une autre partie d'air est comprimée dans une certaine mesure par le propulseur à deux étages de compression, par l'intermédiaire du refroidisseur d'étape d'extrémité entre dans l'échangeur de chaleur de l'oxygène à refroidir pour être près de la température saturée, puis après que la commande de puissance aille abaisser la colonne. Par la pré-distillation inférieure de colonne nous pouvons obtenir à l'oxygène enrichi l'air liquide du fond de la colonne. Après refroidissement par le sous-refroidisseur, après étranglé lui va à la partie moyenne de la colonne supérieure comme liquide de reflux pour la rectification. WN est obtenu du haut de la colonne inférieure, après condensé par le condensateur-vaporisateur, une partie de WN est employé en tant que liquide de reflux de rectification pour la colonne inférieure ; une autre partie après refroidissement par le sous-refroidisseur et après étranglement va jusqu'au dessus de la colonne supérieure en tant que liquide de reflux de rectification. L'oxygène liquide pure est obtenue à partir du fond de la colonne supérieure, et elle est condensée par le condensateur-vaporisateur. L'oxygène liquide est soustraite du fond après refroidissement par le sous-refroidisseur, puis elle va à la pompe de SAUMON FUMÉ à pressuriser. Elle est évaporée dans l'échangeur de chaleur O2 et est réchauffée à la normale tentent et puis vont directement à la rampe remplissante de l'oxygène pour remplir des cylindres.

WN du haut de colonne supérieure passe par le sous-refroidisseur, la pièce d'ower de l'échangeur de chaleur principal à réchauffer à un certain tente. Alors il va à la turbine d'expansion créer le froid et revient au sous-refroidisseur et l'échangeur de chaleur principal encore à réchauffer à la normale tentent. Une partie de elle passe à l'épurateur pendant qu'une ressource de gaz de régénérer et une partie différente va être exhalée en partie.



 Les spécifications techniques principales de la compression externe

Contenu modèle

KDON-

80/200

KDON-

180/500

KDON-

350/800

KDON-

550-1000

KDON-

750-1500

KDON-

1000-2000

KDON-

1500-3000

KDON-

3000-3000

Écoulement de Gox

³ /h de nanomètre

80

180

350

550

750

1000

1500

3000

Pureté de Gox

% (O2)

99,7

99,7

99,7

99,7

99,7

99,7

99,7

99,7

Écoulement de Gan

³ /h de nanomètre

200

500

800

1000

1500

2000

3000

3000

Pureté de Gan

Page par minute (O2)

≤10

≤10

≤10

≤10

≤10

≤10

≤10

≤10

Opération

 pression

MPA

0,65

0,63

0,62

0,6

0,58

0,58

0,56

0,56

Temps de démarrage

heure

≤18

≤18

≤18

≤18

≤18

≤18

≤20

≤20

Opération

période

année

≥1

≥1

≥1

≥1

≥1

≥2

≥2

≥2



Remplissage de l'oxygène (ou propulseur) avec le compresseur de l'oxygène.



Description :



•Usine externe de séparation d'air de compression :

échangeur de l'Air-Comprimé-Pré-refroidir-Épurateur-Rectification-chaleur (gaz de basse pression) - compresseur du stockage-oxygène de l'oxygène (l'oxygène pressurisé) - cylindres d'oxygène ou approvisionnement de canalisation.

• Configuration de base de cette usine de séparation d'air :

  (1) compresseur d'air (type à vis ou exempt d'huile de lubrification d'huile) 1 ensemble

  (2) unité de préréfrigération d'air (structure étroite de cadre) 1 ensemble

  (3) ensemble du système 1 de purification de tamis moléculaire

  (4) système de colonne de rectification (boîte froide) 1 ensemble

  (5) Ensemble de l'extenseur 1 de Turbo

  6) stockage 1set de l'oxygène

7)compresseur 1set de l'oxygène

8)Instruments et ensemble du système électrique 1

•Afin de l'opération de sécurité pendant le long temps, certain liquide dans le condensateur-vaporisateur sont dessinés hors de la colonne régulièrement, ce faisant, il peut être évitent l'accumulation de l'hydrocarbure, particulièrement pour l'acétylène.



Applications :

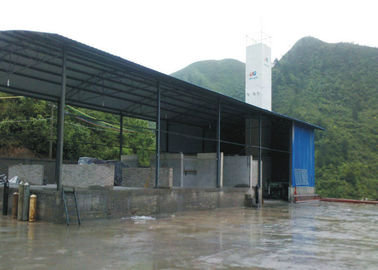

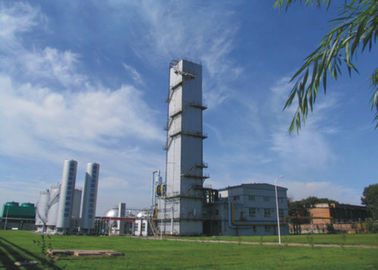

nous avons fourni à beaucoup de pays (Russie, Kazakhstan, Tadjikistan, Inde, Bangladesh, Thaïlande, Philippines, Corée du Nord, Mongolie, Guinée équatoriale, Botswana, Zambie, Angola, Tanzanie).

Usine cryogénique en acier 2800kw de séparation d'air de basse pression pour la production de l'oxygène 0

Avantage compétitif :



Fiabilité élevée. Processus de basse pression. Consommation de puissance faible. La livraison de courte durée. Bon service.



Usine cryogénique de séparation d'air, usine de séparation d'air liquide, usine industrielle de séparation d'air, usine médicale de séparation d'air
, Le dérapage a monté l'usine de séparation d'air, usine de petite taille de séparation d'air, usine de séparation d'air de taille de De petite taille-milieu
, Usine de séparation d'air de taille moyenne, usine de séparation d'air de grande pureté, usine en acier de séparation d'air, usine de séparation d'air d'industrie chimique, usine de séparation d'air de basse pression
