Aperçu Produits Échangeur de chaleur de tube à ailettes

TP304/TP304L TP316/TP316L a ridé le bas tube d'aileron/Fintube

Détails sur le produit:

Lieu d'origine:	Les matériaux de China.Imported sont disponibles
Nom de marque:	Reliance
Certification:	CE,ISO...
Numéro de modèle:	LF

Conditions de paiement et expédition:

Quantité de commande min:	N / A
Prix:	N/A
Détails d'emballage:	(1) tous les bas tubes d'aileron intégraux sont emballés dans les paquets hexagonaux. (2) boîtier de
Délai de livraison:	Ex-travail avec 5 semaines après ordre.
Conditions de paiement:	T / T, L / C
Capacité d'approvisionnement:	Capacité quotidienne jusqu'à 5.000 mètres

Contact

Description de produit détaillée

Type de société:	Fabricant, importateur et exportateur	Type de tube d'aileron:	Bas tubes d'aileron
Type d'ailerons:	Intégrale, type de N	Origine:	La Chine
port le plus proche:	Port de Changhaï, Chine	Acceptation Ceritia:	WOLVERINE, HPT, GEWA-K ET GEWA-KS
Surligner:	bas tube à ailettes , bas tubes à ailettes

TP304/TP304L, TP316/TP316L, acier inoxydable austénitique a ridé le bas tube d'aileron

Détail rapide :

Basse capacité de production générale de tubes d'aileron	Caractéristiques de bas tubes d'aileron (ailerons de “N”)
Installation de Finning : 10 machines finning ; Capacité quotidienne jusqu'à 3000 mètres ;	Tube OD : 12,7 mm~25.4mm Longueur de tube : 18 mètres de maximal. Taille d'aileron : 1,2 millimètres ~2.77mm Épaisseur d'aileron : approximatif. 0.3mm Lancement d'aileron : 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI

Description :
Processus de fabrication : Les ailerons sont déroulés du mur externe des tubes simples par un rouleau de passage. Les tubes et les ailerons sont dans le même tube de morceau. Nous l'appelons type d'aileron de « N ».

Matériaux de tube :
ASTM A213/A213M : Chaudière sans couture d'Alliage-acier, surchauffeur, et tubes de ferrite et austénitiques de Chaleur-échangeur
ASTM A312/A312M : Sans couture, soudé, et fortement le froid a fonctionné les tuyaux d'acier inoxydables austénitiques
ASTM A269/A269M : Tuyauterie austénitique sans couture et soudée d'acier inoxydable pour le service général

Chaîne de la livraison de bas tubes d'aileron

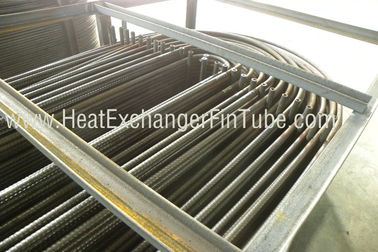

Nous pouvons fournir aux bas tubes d'aileron intégraux les lacunes ONU-à ailettes de section (5mm mn) au milieu du tube de noyau OU plié avec le rayon de cintrage conçu.

Essai de qualité :
La basse qualité intégrale de tube d'aileron est assurée par les essais hydrostatiques ou pneumatiques, les essais de courant de Foucault et les essais de MARCO afin de vérifier des caractéristiques de conception.
Acceptation Ceritia :
WOLVERINE/HPT/GEWA-K ET GEWA-KS

État de la livraison :
Les extrémités de tube sont coupe carrée, bavures libres, intérieurement sèches et air soufflé propre, extérieurement enduit avec le vernis.
Les déshydratants sont mis dans le chaque paquet pour le transport continental.

Applications :
Les bas tubes à ailettes intégraux trouvent la préférence dans les secteurs industriels suivants :

Systèmes de chauffage
Systèmes de ventilation
Systèmes de contrôle de réfrigération et de climat
Industrie mécanique
Fabrication des véhicules à moteur
Produits chimiques et technologie pertrochemical et de centrale

Caractéristiques :
Le tube et les ailerons se composent du mêmes tube et matériaux que l'acier au carbone, aciers faiblement alliés, acier inoxydable, laiton, cuivre, tonnelier-nickel allie, bronze en aluminium, alliages de nickel, titane etc….

Tube simple (millimètres)	Dimensions à ailettes de section (millimètre)				Rapport	De
D×t	Tp	densité double	Dr.	Di	η	millimètre
19×2	0,8	18,8	17	134	2,8	17,9
19×2	1	18,8	16,8	13,4	2,5	17,8
19×2	1,25	18,8	16,6	13	2,2	17,8
19×2	1,5	18,8	16,6	13	2	17,7
19×2	2	18,8	16,4	13	1,7	17,5
25×2.5	0,8	24,8	23	18,8	2,8	23,9
25×2.5	1	24,8	22,6	18,8	2,75	23,7
25×2.5	1,25	24,8	22,3	18	2,5	23,6
25×2.5	1,5	24,8	22,3	18	2,2	23,5
25×2.5	2	24,8	22	18	1,8	23,4
25×2.5	2,5	24,8	22	18	1,6	23,3
D------Diamètre extérieur de section simple d'extrémité DOF----Diamètre des ailerons supérieurs Dr. -----Diamètre de racine de section à ailettes Di-----Diamètre intérieur de section à ailettes T------Épaisseur de paroi de section simple d'extrémité Tp-----Lancement d'aileron De----Diamètre équivalent de tube à ailettes L------Longueur simple de fin de tube
Veuillez nous envoyer pour plus d'information.
