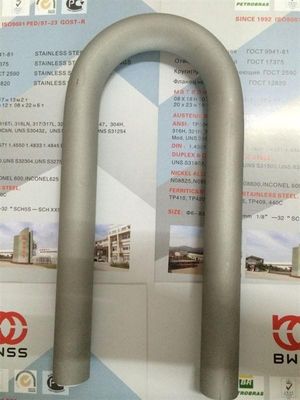

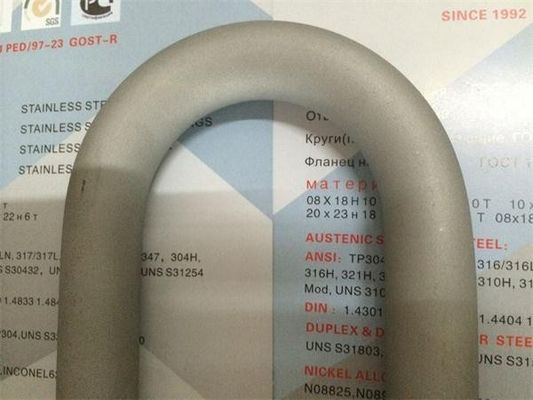

Coudes en U d'acier inoxydable d'ASME SA269/SA213 A1016, tuyau d'échangeur de chaleur

Coudes en U d'acier inoxydable d'ASME SA269/SA213 A1016, tuyau d'échangeur de chaleur

Détail rapide :

ASME SA789, S31803, S32750, tubes de coude en U de l'acier inoxydable S32760, 1/2 ». 3/4" 1", 1-1/2 », 1-1/4 », 2", 1.65MM

Dimensions :

OD : 12.7mm---38.1mm

POIDS : 0.89~2.77mm

Rayon de cintrage : De 1.5*OD (diamètre extérieur) à 1500mm

En commandant des tubes avec le rayon moins ou l'égal à 1.5*OD, il est nécessaire de convenir la précision de Geometrics.

Longueur maximale droite de tubes : (Avant le recourbement) : 35000 millimètres.

Longueur de jambe : Minute 1 mètre, maximum 16500 millimètres (pour R=1500mm maximum)

Note : L'autre taille sont disponible sur l'accord.

Traitement thermique : Effort soulagé après l'U-Recourbement (secteur de recourbement plus 300MM pour chaque jambe).

Des tubes d'acier inoxydable de « U » sont fabriqués à notre usine selon les besoins des clients. La courbure peut être soumise à un traitement thermique selon les exigences du client suivies de l'essai hydrostatique et teindre l'essai pénétrant s'il y a lieu.
Les tubes d'acier inoxydable de coude en U sont très utilisés dans des systèmes de chaleur-échangeur. L'équipement d'échangeur de chaleur sur la base des tubes en U inoxydables sans couture est essentiel dans stratégiquement le bâtiment champ-nucléaire et pétrochimique important et critique de machine.
Échangeurs de chaleur de tube en U conçus pour des demandes à hautes températures, particulièrement de condensation de vapeur ou de systèmes d'huile chauds. Ce modèle est choisi quand l'expansion différentielle rend un échangeur fixe de feuille de tube inapproprié et quand les conditions excluent un type principal de flottement (HPF) sélection.

Norme : ASTM A312, ASTM A269, ASME SA213, ASTM A249, ASME SA249, ASTM A789, EN10216-5 A106/A1016M

Longueur initiale : Des longueurs maximales de 27000mm peuvent être fournies sur demande.

Rayon de cintrage : De 1.5*OD (diamètre extérieur) à 1500mm

En commandant des tubes avec le rayon moins ou l'égal à 1.5*OD, il est nécessaire de convenir la précision de Geometrics.

Longueur maximale droite de tubes : (Avant le recourbement) : 35000 millimètres.

Longueur de jambe : Minute 1 mètre, maximum 16500 millimètres (pour R=1500mm maximum)

Note : L'autre taille sont disponible sur l'accord.

Traitement thermique : Effort soulagé après l'U-Recourbement (secteur de recourbement plus 300MM pour chaque jambe).

L'essai et le traitement de base :

1. Essai hydrostatique à haute pression : Minimum : MPA 10--25Mpa

2.Air à l'essai de l'eau après le recourbement

essai d'épaisseur de la paroi 3.Utube

essai 4.Eddy actuel avant le coude en U formé

essai 5.Ultrasonic avant le coude en U formé

6. Traitement thermique à soumettre à une contrainte soulagé

7.Ball passant l'essai

Les tailles ci-dessous sont ceux le plus souvent utilisées, d'autres tailles peuvent être produites sur demande.

Spécialité et avantages

1. Notre société a été consacrée à produire le tuyau sans couture d'acier inoxydable depuis 2003, possédant la technologie productrice complète et l'expérience de gestion abondante.
2. La matière première telle que le tube de mère, barre ronde que nous employons est de plus grande et bien connue aciérie chinoise : Acier de Bao et acier de Yongxing.
3. Nous avons avancé des équipements de NDT pour les essais tels que l'essai de courant de Foucault, essai par ultrasons, essai hydraulique et ainsi de suite.
4. Nous avons le certificat d'OIN 9001, et les certificats d'inspection de tiers tels que le TUV, la BV, la Lloyd, le GV, etc., peuvent également être fournis selon les exigences de clients,
5. Le paquet en bois de cas qui est fort et approprié au transport de mer est notre méthode principale pour emballer les tuyaux. Et la méthode économique d'emballage telle qu'emballé par paquets est également bien accueillie par quelques clients.
6. Le contrôle de tolérance que nous employons est allumé +/-0.1mm à l'intérieur et à l'extérieur de l'épaisseur de diamètre et de paroi, qui est beaucoup plus haute que la norme internationale ASTM, DIN.
7. La condition extérieure est l'un de nos principaux avantages : afin de répondre à différentes exigences pour la condition extérieure, nous avons la surface de recuit et de marinage, surface lumineuse de recuit, par OD surface polie OD, et surface polie par identification etc.
8. Afin de maintenir la surface intérieure du tuyau propre et la rendre exempte de l'ébavurage, notre société développe la technologie unique et spéciale --- Éponge lavant avec la haute pression.
9. Nous avons le service après-vente complet à traiter les problèmes à temps.

Étiquette : tube de coude en U, tube de coude en U d'acier inoxydable
